FinnEPS Insert-harkkomallisto

Teknisesti vaativiinkin rakenteisiin


Insert

FinnEPS Insert-harkkomalliston tuotteet on suunniteltu teknisiltä ominaisuuksiltaan vaativiin betonirakenteisiin kohteisiin. Insert-harkon betonitilan vahvuudesta riippuen; 120, 140 tai 150 mm vahva teräsbetoniydin on kauttaaltaan eristetty huippulämmönläpäisykertoimen omaavalla EPS-kuorella, jolloin betonirakenne on lämpimässä tilassa, sekä tiivis ja yhtenäinen.

Ohuet Insert-välikkeet betonitilassa mahdollistavat rakenteen ääni- ja paloteknisen toimivuuden. Insert-malliston harkkoja voidaan käyttää paloa eristäviin seinärakenteisiin, kuten esimerkiksi rivitalojen ja kytkettyjen pientalojen osastoinneissa. Insert-välikkeiden kannakkeet on integroitu harkon eristeosuuksien sisään ja niiden sijainnit on merkitty harkon seinämiin pienin rasterein. Näin insertin sijainti on helppo havainnoida ja tarvittavat kiinnitykset runkoon voidaan toteuttaa inserttien kannakkeita hyödyntäen.

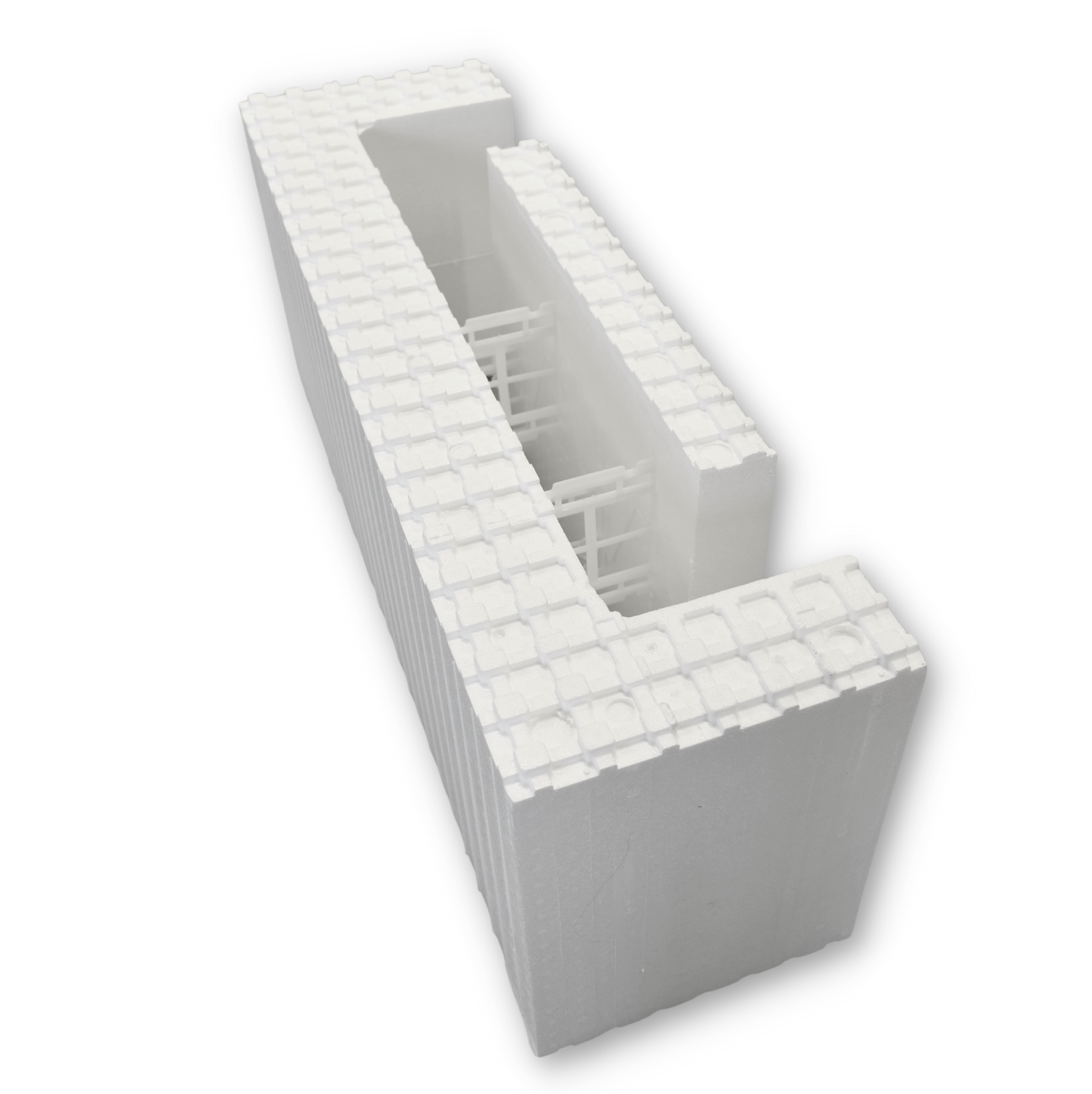

Insert Kulmaharkot

FinnEPS Insert-harkkomallistossa on erikseen kulmaharkot jokaista harkkomallia kohden. Erillisiä kulmapaloja ei siis ole, vaan kulmaharkko on samalla moduulimitoituksella toteutettu täysimittainen harkko. Kulmaharkkoa käytetään kulmarakenteissa rakennuksen nurkkakohdissa, päädyissä, sekä mahdollisesti myös ikkuna- ja oviaukkojen reunoissa.

Uudella Massa Insert-harkolla on muista harkkomalleista poiketen myös erilliset kulmaharkot sekä sisä-, että ulkokulmille! Massa kulmaharkot ovat heti asennusvalmiita, eikä erillistä työstöä eristeosuudelle tarvita.

Kulmarakenteita toteutettaessa tulee FinnEPS Insert kulmaharkko käsitellä työmaalla siten, että päätyosan eriste poistetaan betoni- ja raudoitustilan kohdalta kokonaisuudessaan palamattoman yhtenäisen rakenteen varmistamiseksi (kts. kuvat alla). Huom. FinnEPS Insert-harkolla tehtäessä esim. palo- tai akustiikkaseinärakenteita, ei ikkuna-/oviaukoissa tule käyttää päätyharkkoa, vaan normaalia avonaista insert harkkoa umpibetonirakenteen toteutumiseksi. Myöskään valusuojaa ei tässä tapauksessa tule jättää aukkoon paikalleen.

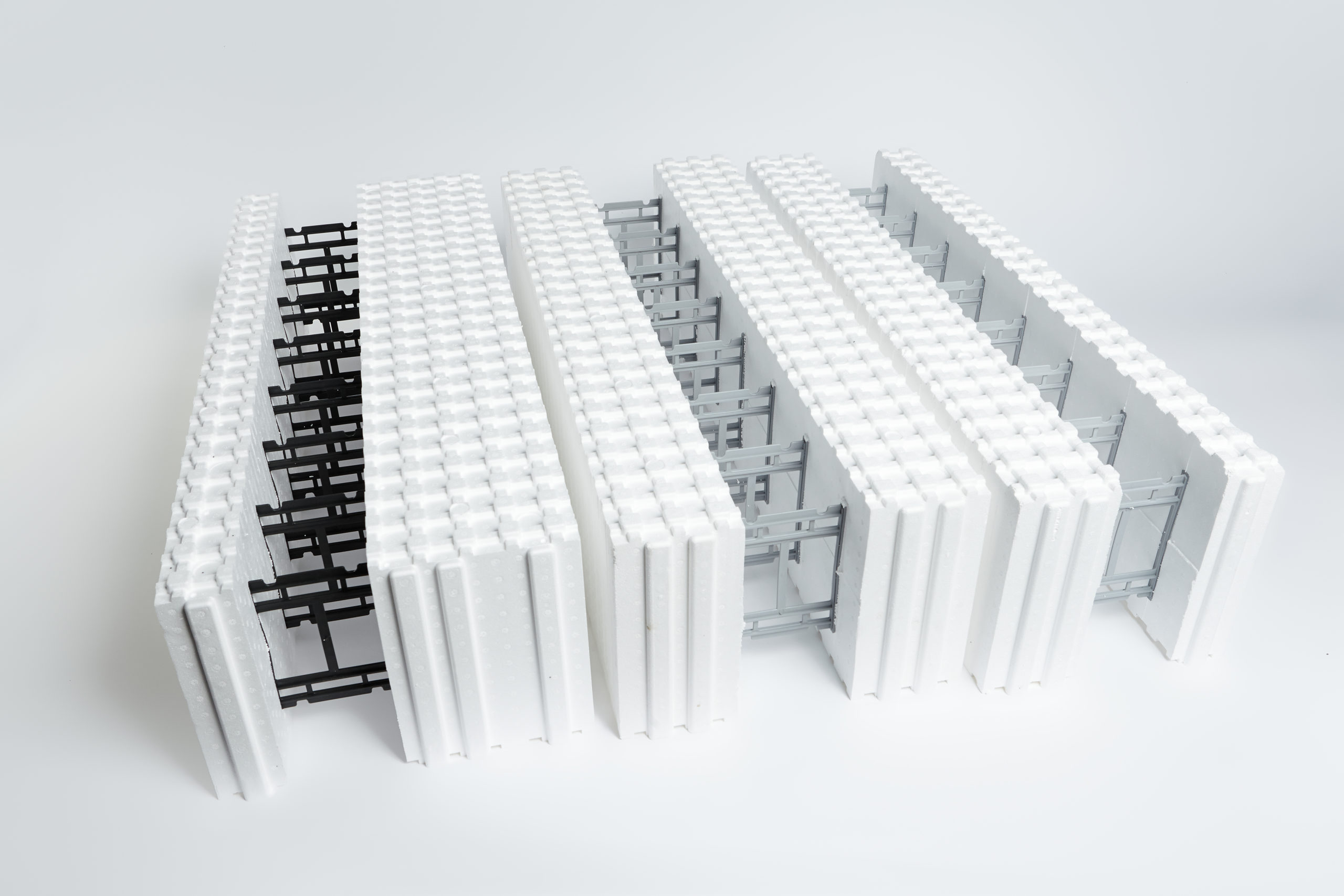

Tutustu FinnEPS Insert-harkkomalleihin:

FinnEPS350 Massa Insert

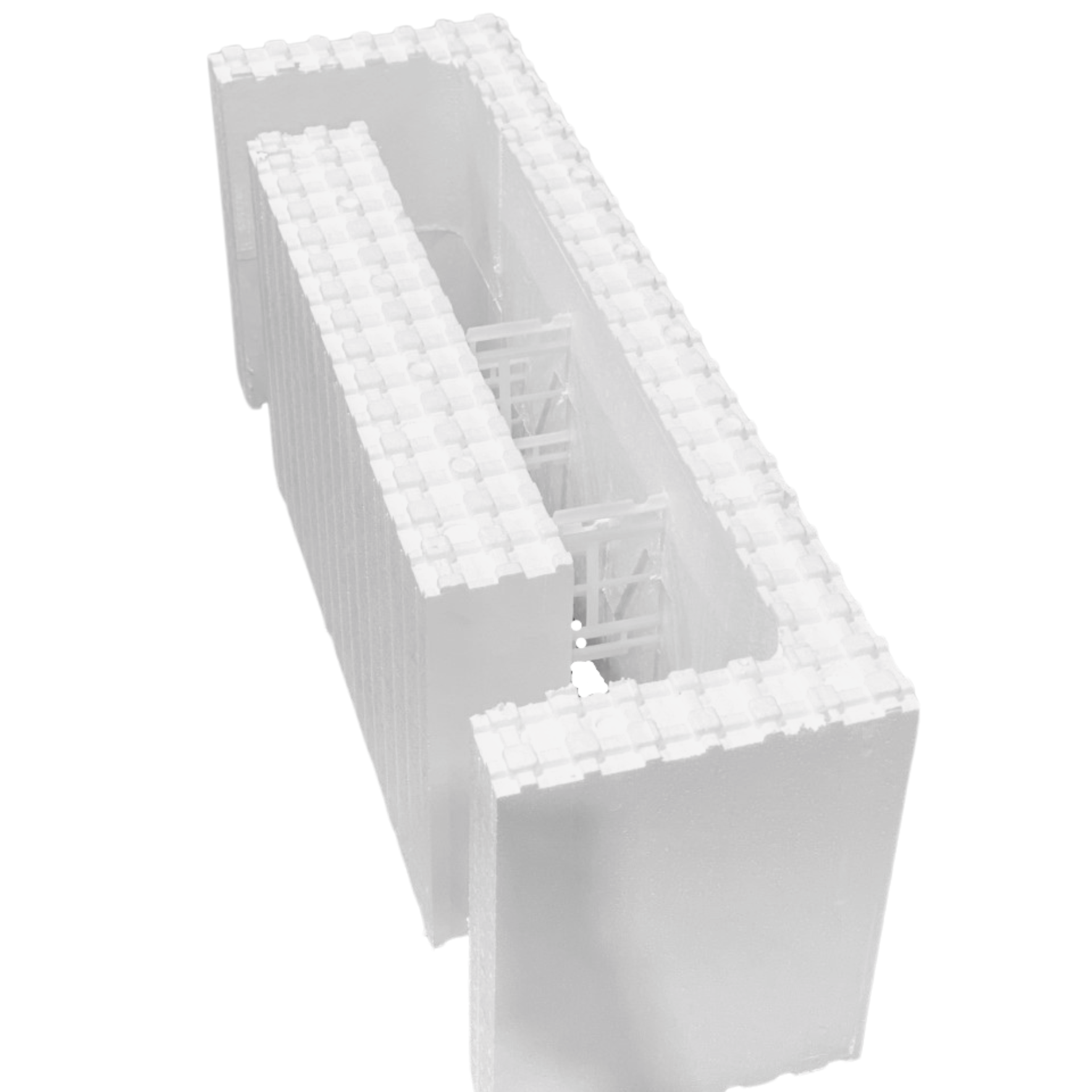

FinnEPS350 Massa Insert Harkko soveltuu loistavasti niin pientalojen, kuin isompien rakennusten runkomateriaaliksi, sekä perustuksiin, kellareihin ja erityisen hyvät palo- tai ääneneristysvaatimukset täyttäviin kohteisiin. Harkkomalleja on saatavissa perusseinäharkko (AA), sekä kulmaharkot (KK/S = sisäkulma ja KK/U = ulkokulma). Yksi Massa Insert kulmaharkko = 2 kpl kulmia.

FinnEPS350 Massa Insert
Ulkomitat350x1200x460 mm
Eriste- ja betonivahvuusEPS-eriste 130 + 80 mm, betoniosa 140 mm
Lämmönläpäisykerroin (U-arvo)0,14
Seinän paloluokkaREI60
Harkon menekkiAvoharkko: 1,8 kpl/m2, kulmaharkko: 1,2 kpl/m2
Betonin menekkin. 140 l/m2
Pakkauskoko700x1200x920 mm, 4 kpl/pkt, avoharkko: 2,21 m2/pkt, kulmaharkko: 3,5 m2/pkt

FinnEPS350 Insert

FinnEPS350 Insert Harkko soveltuu loistavasti niin pientalojen, kuin isompien rakennusten runkomateriaaliksi, sekä perustuksiin, kellareihin ja erityisen hyvät palo- tai ääneneristysvaatimukset täyttäviin kohteisiin. Harkkomalleja on saatavissa perusseinäharkko (AA) ja kulmaharkko (KK). Yksi 350 Insert kulmaharkko = 2 kpl kulmia.

FinnEPS350 Insert
FinnEPS350 Insert KK
FinnEPS350 Insert
Ulkomitat350x1200x300 mm
Eriste- ja betonivahvuusEPS-eriste 130 + 80 mm, betoniosa 140 mm
Lämmönläpäisykerroin (U-arvo)0,14
Seinän paloluokkaREI60
Harkon menekkiAvoharkko: 2,78 kpl/m2, kulmaharkko: 1,75 kpl/m2
Betonin menekkin. 140 l/m2
Pakkauskoko700x1200x600 mm, 6 kpl/pkt, avoharkko: 2,16 m2/pkt, kulmaharkko: 3,42 m2/pkt

FinnEPS350 Insert GF

FinnEPS350 Insert GF Harkko soveltuu loistavasti niin pientalojen, kuin isompien rakennusten runkomateriaaliksi, sekä perustuksiin, kellareihin ja erityisen hyvät palo- tai ääneneristysvaatimukset täyttäviin kohteisiin. Harkkomalleja on saatavissa perusseinäharkko (AA) ja kulmaharkko (KK). Yksi 350 Insert GF kulmaharkko = 2 kpl kulmia.

FinnEPS350 Insert GF
FinnEPS350 Insert GF avoharkko AA
FinnEPS350 Insert GF kulmaharkko KK
FinnEPS350 Insert GF
Ulkomitat350x1200x300 mm
Eriste- ja betonivahvuusEPS-eriste 130 + 80 mm, betoniosa 140 mm
Lämmönläpäisykerroin (U-arvo)0,13
Seinän paloluokkaREI60
Harkon menekkiAvoharkko: 2,78 kpl/m2, kulmaharkko: 1,75 kpl/m2
Betonin menekkin. 140 l/m2
Pakkauskoko700x1200x600 mm, 6 kpl/pkt, avoharkko: 2,16 m2/pkt, kulmaharkko: 3,42 m2/pkt

FinnEPS450/31 Insert

FinnEPS450/31 Insert Harkko soveltuu loistavasti niin pientalojen, kuin isompien rakennusten runkomateriaaliksi, sekä perustuksiin, kellareihin ja erityisen hyvät palo- tai ääneneristysvaatimukset täyttäviin kohteisiin. Harkkomalleja on saatavissa perusseinäharkko (AA) ja kulmaharkko (KK). Yksi 450/31 Insert kulmaharkko = 2 kpl kulmia.

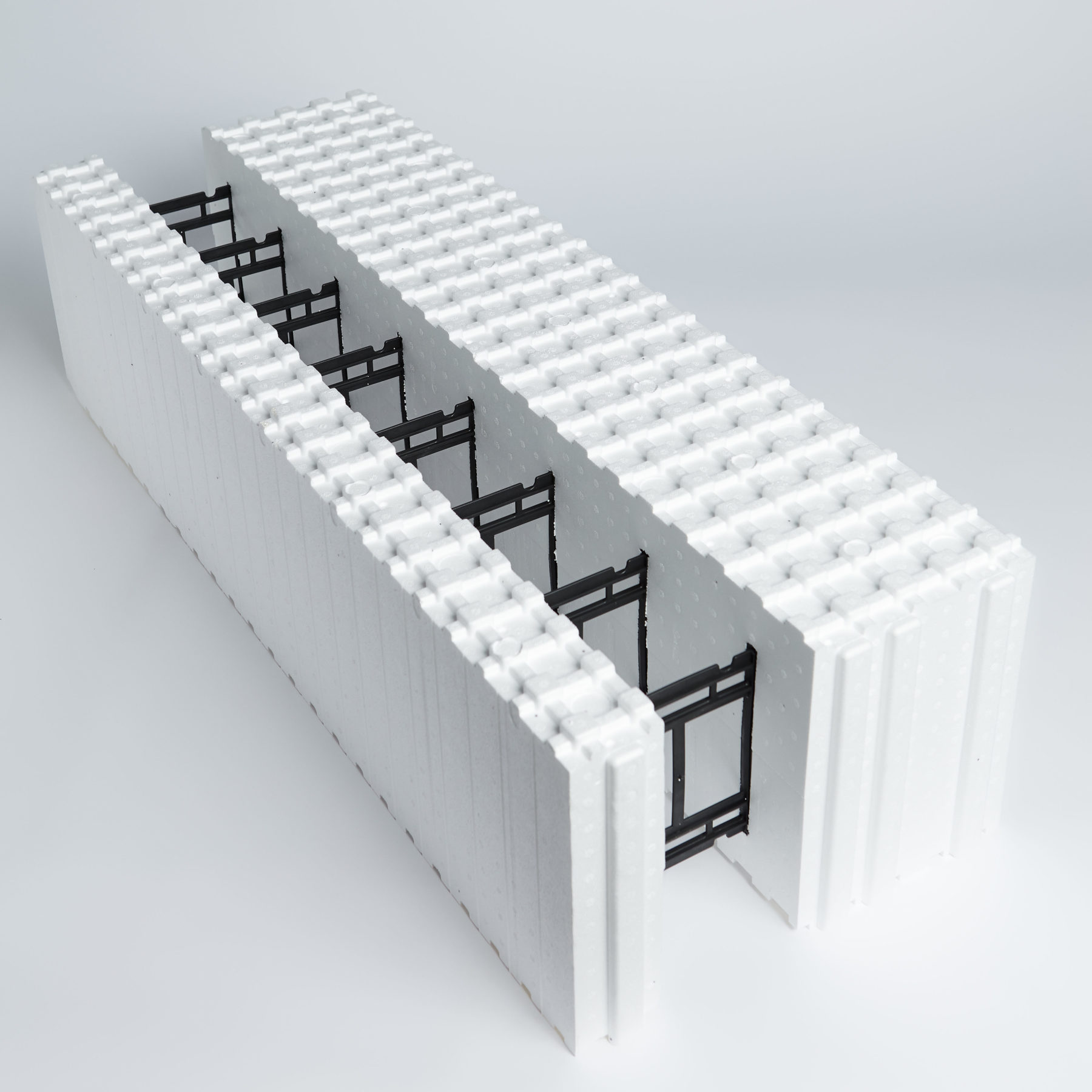

FinnEPS450/31 Insert avoharkko AA

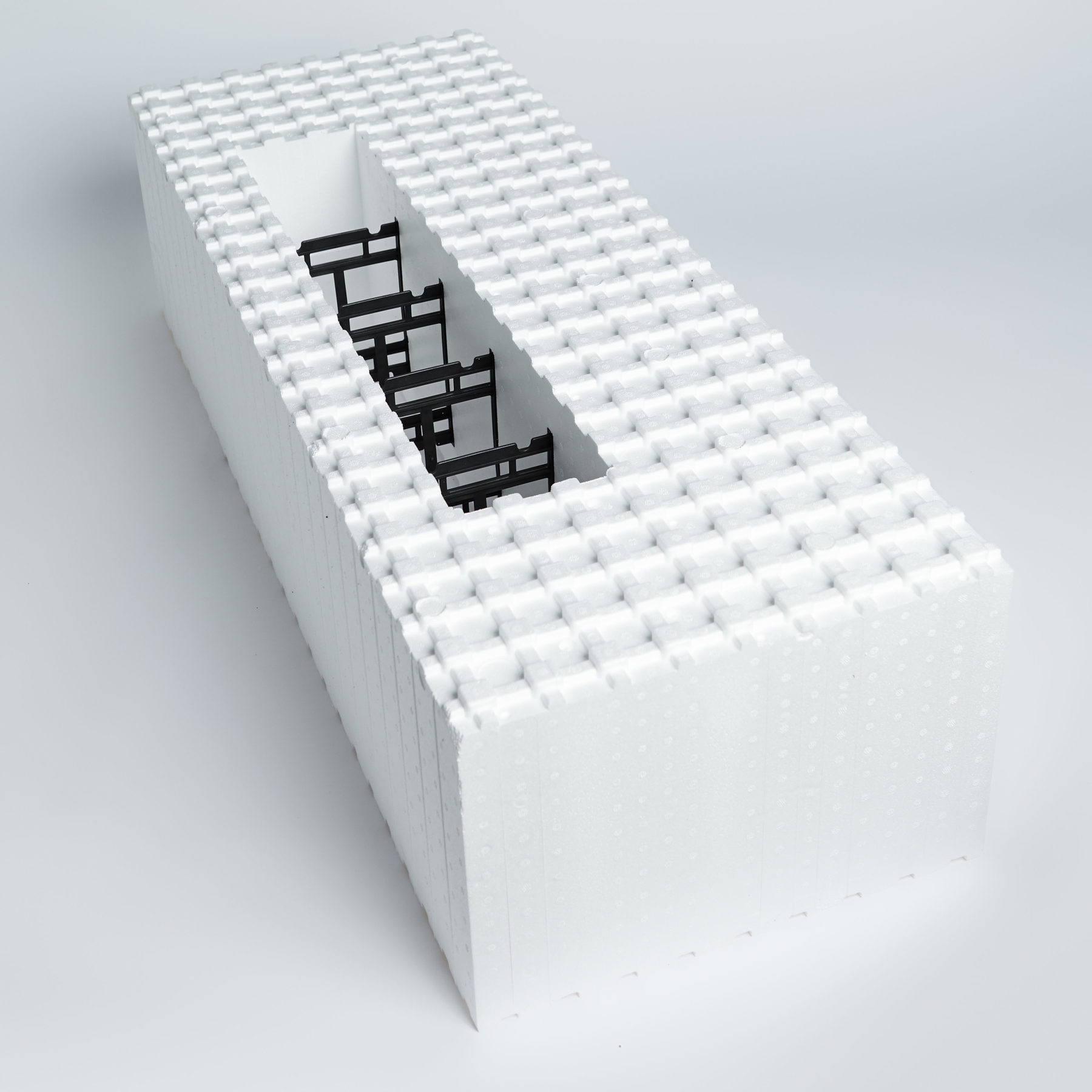

FinnEPS450/31 Insert kulmaharkko KK
FinnEPS450/31 Insert
Ulkomitat450x1200x300 mm
Eriste- ja betonivahvuusEPS-eriste 230 + 80 mm, betoniosa 140 mm
Lämmönläpäisykerroin (U-arvo)0,10
Seinän paloluokkaREI60
Harkon menekkiAvoharkko: 2,78 kpl/m2, kulmaharkko: 1,59 kpl/m2
Betonin menekkin. 140 l/m2
Pakkauskoko900x1200x600 mm, 4 kpl/pkt, avoharkko: 1,44 m2/pkt, kulmaharkko: 2,52 m2/pkt

FinnEPS450/31 Insert GF

FinnEPS450/31 Insert GF Harkko soveltuu loistavasti niin pientalojen, kuin isompien rakennusten runkomateriaaliksi, sekä perustuksiin, kellareihin ja erityisen hyvät palo- tai ääneneristysvaatimukset täyttäviin kohteisiin. Harkkomalleja on saatavissa perusseinäharkko (AA) ja kulmaharkko (KK). Yksi 450/31 Insert GF kulmaharkko = 2 kpl kulmia.

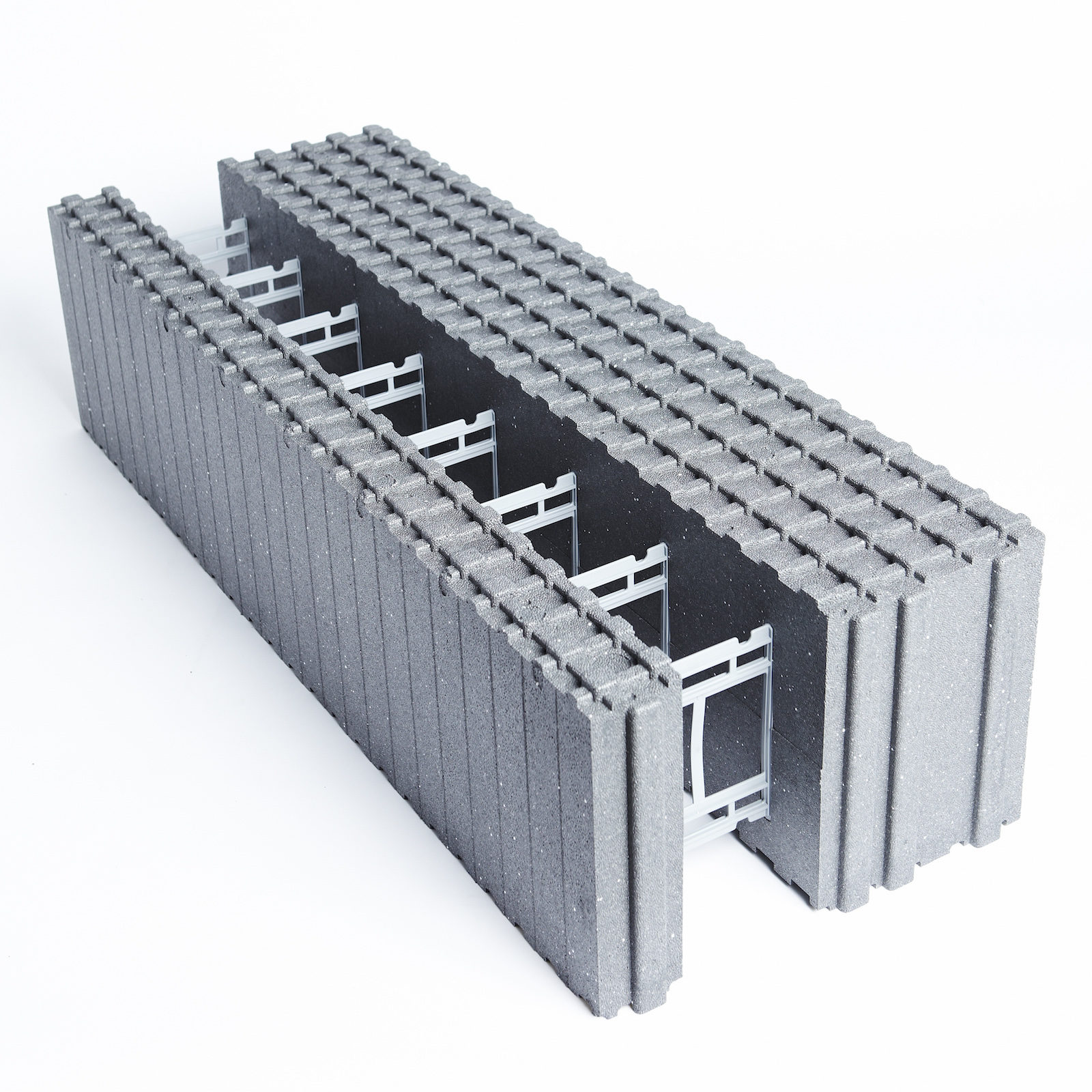

FinnEPS450/31 Insert GF avoharkko AA

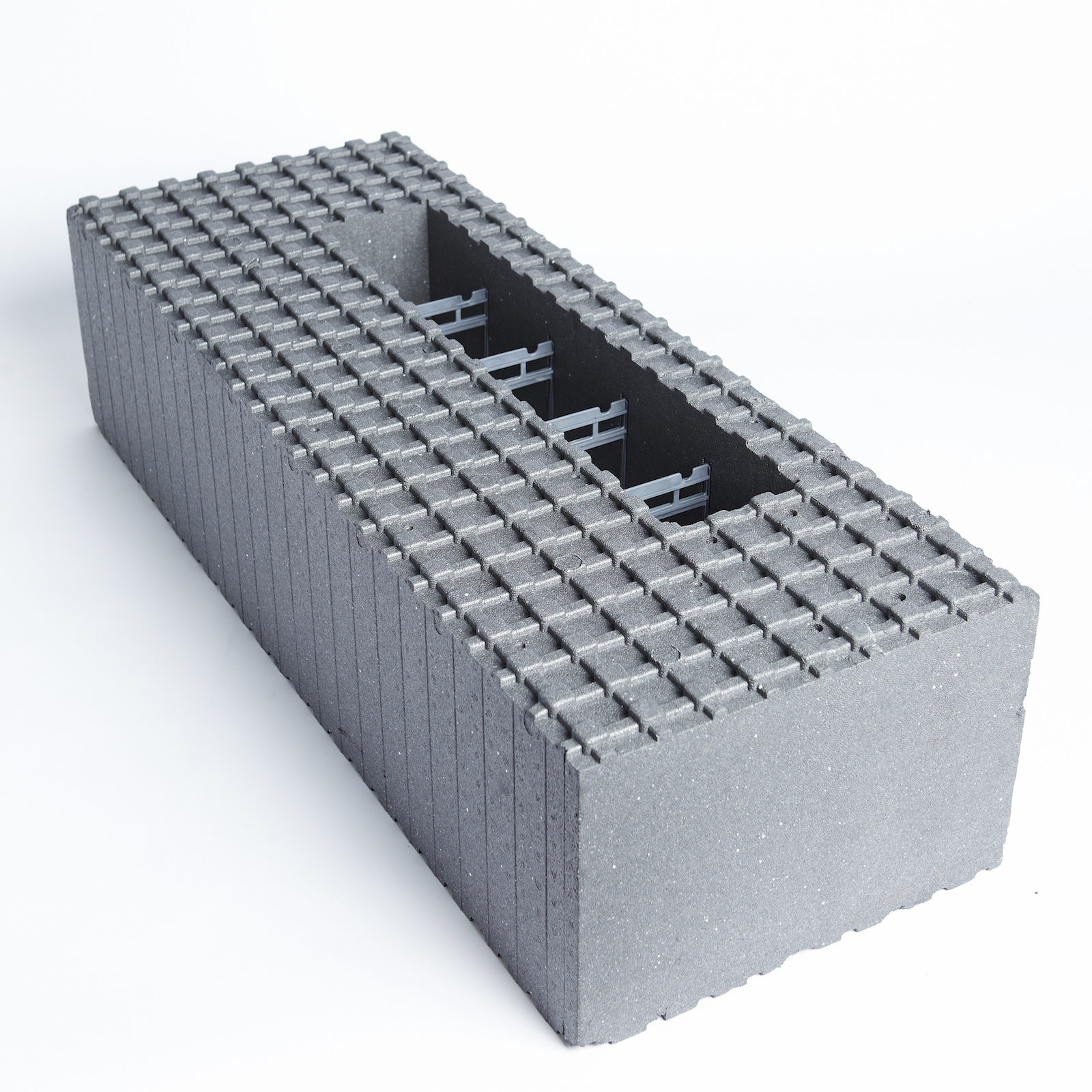

FinnEPS450/31 Insert GF kulmaharkko KK
FinnEPS450/31 Insert GF
Ulkomitat450x1200x300 mm
Eriste- ja betonivahvuusEPS-eriste 230 + 80 mm, betoniosa 140 mm
Lämmönläpäisykerroin (U-arvo)0,09
Seinän paloluokkaREI60
Harkon menekkiAvoharkko: 2,78 kpl/m2, kulmaharkko: 1,59 kpl/m2
Betonin menekkin. 140 l/m2
Pakkauskoko900x1200x600 mm, 4 kpl/pkt, avoharkko: 1,44 m2/pkt, kulmaharkko: 2,52 m2/pkt

FinnEPS450 Insert

FinnEPS450 Insert Harkko soveltuu loistavasti niin pientalojen, kuin isompien rakennusten runkomateriaaliksi, sekä perustuksiin, kellareihin ja erityisen hyvät palo- tai ääneneristysvaatimukset täyttäviin kohteisiin. Harkkomalleja on saatavissa perusseinäharkko (AA) ja kulmaharkko (AK). Yksi 450 Insert kulmaharkko = 1 kpl kulmia.

FinnEPS450-insertti
FinnEPS450 Insert avoharkko AA

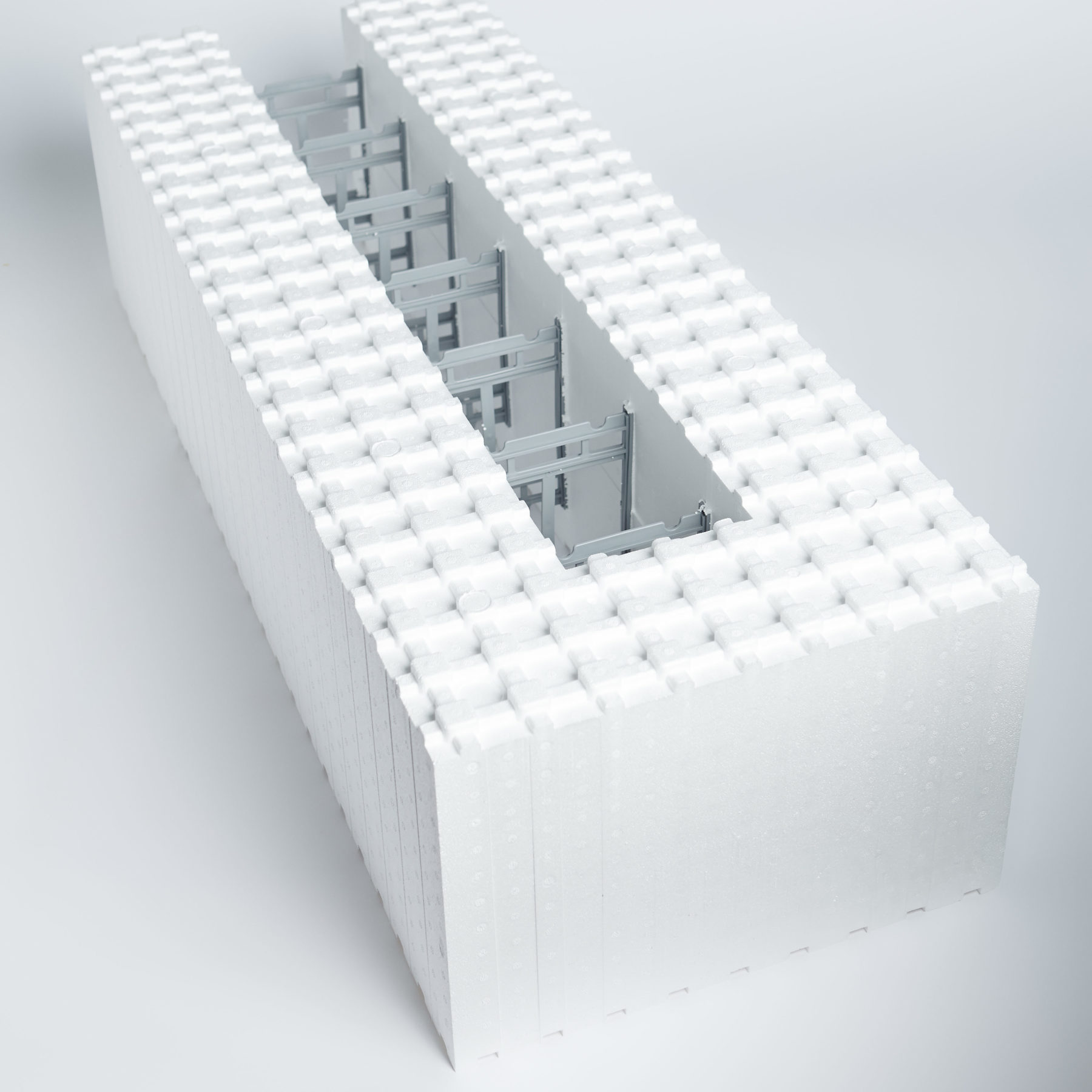

FinnEPS450 Insert kulmaharkko AK
FinnEPS450 Insert
Ulkomitat450x1200x300 mm
Eriste- ja betonivahvuusEPS-eriste 150 + 150 mm, betoniosa 150 mm
Lämmönläpäisykerroin (U-arvo)0,10
Seinän paloluokkaREI60
Harkon menekkiAvoharkko: 2,78 kpl/m2, kulmaharkko: 2,0 kpl/m2
Betonin menekkin. 150 l/m2
Pakkauskoko900x1200x600 mm, 4 kpl/pkt, avoharkko: 1,44 m2/pkt, kulmaharkko: 2,0 m2/pkt

FinnEPS450 Insert GF

FinnEPS450 Insert Harkko soveltuu loistavasti niin pientalojen, kuin isompien rakennusten runkomateriaaliksi, sekä perustuksiin, kellareihin ja erityisen hyvät palo- tai ääneneristysvaatimukset täyttäviin kohteisiin. Harkkomalleja on saatavissa perusseinäharkko (AA) ja päätyharkko (AK). Yksi 450 Insert GF kulmaharkko = 1 kpl kulmia.

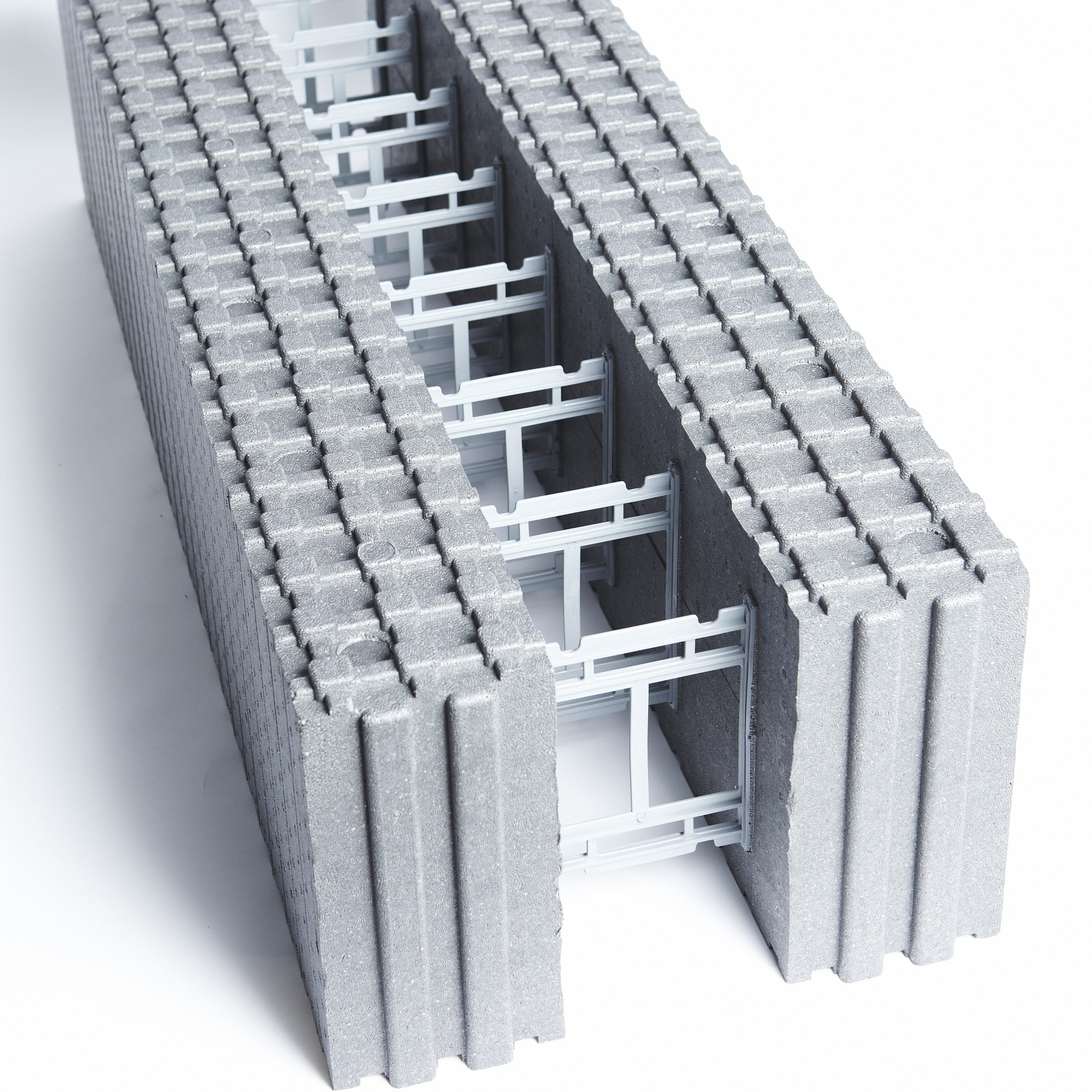

FinnEPS450 Insert GF avoharkko AA

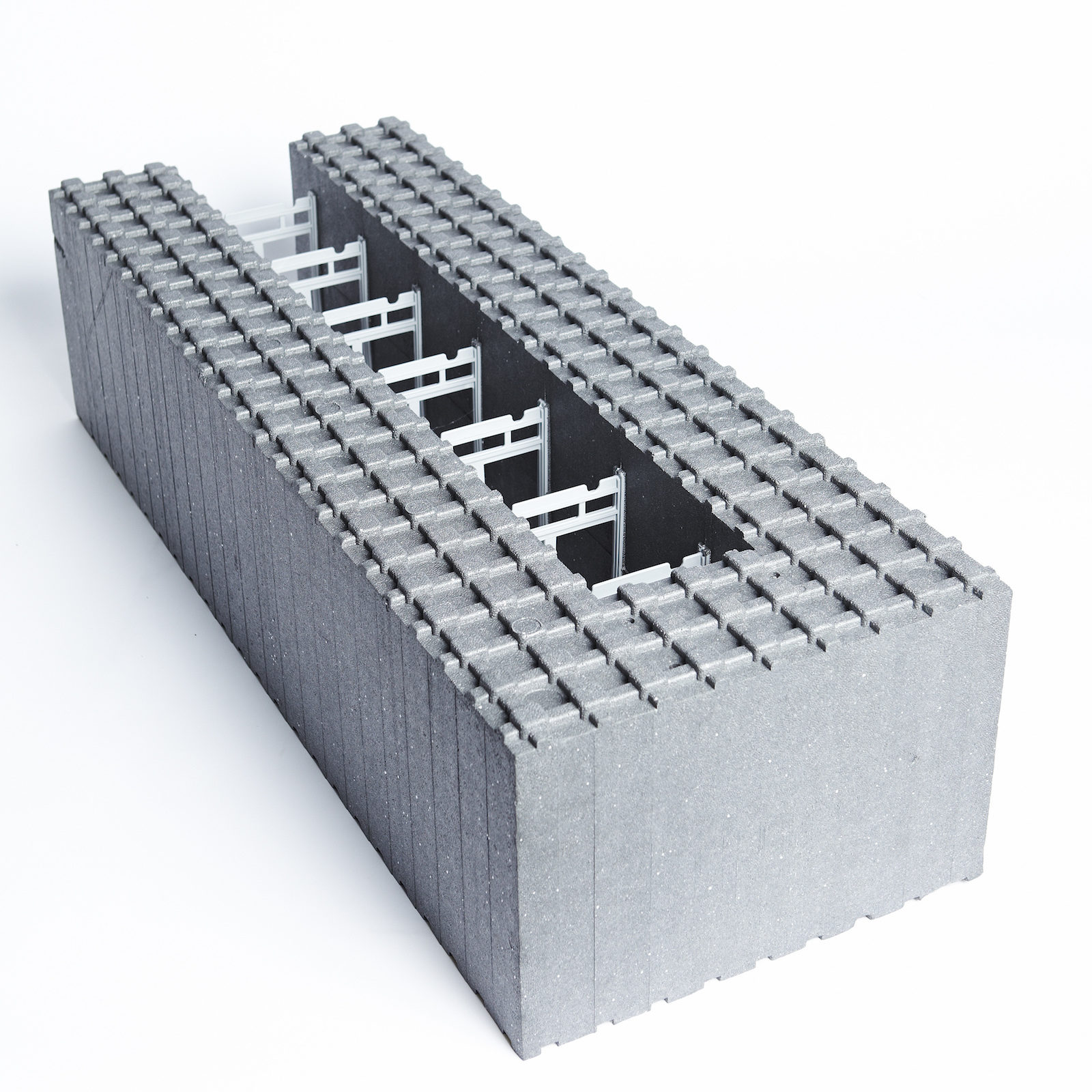

FinnEPS450 Insert GF kulmaharkko AK
FinnEPS450 Insert GF
Ulkomitat450x1200x300 mm
Eriste- ja betonivahvuusEPS-eriste 150 + 150 mm, betoniosa 150 mm
Lämmönläpäisykerroin (U-arvo)0,09
Seinän paloluokkaREI60
Harkon menekkiAvoharkko: 2,78 kpl/m2, kulmaharkko: 2,0 kpl/m2
Betonin menekkin. 150 l/m2
Pakkauskoko900x1200x600 mm, 4 kpl/pkt, avoharkko: 1,44 m2/pkt, kulmaharkko: 2,0 m2/pkt

FinnEPS200 Insert

FinnEPS200 Insert Harkko soveltuu täydellisesti ohuisiin seinärakenteisiin, kuten esim. autotalleihin, kantaviin väliseiniin, sisäseiniin, piharakennuksiin, pieniin altaisiin jne. Harkkomalleja on saatavissa perusseinäharkko (AA) ja päätyharkko (AK). Yksi 200 Insert kulmaharkko = 1 kpl kulmia.

FinnEPS200 avoharkko AA

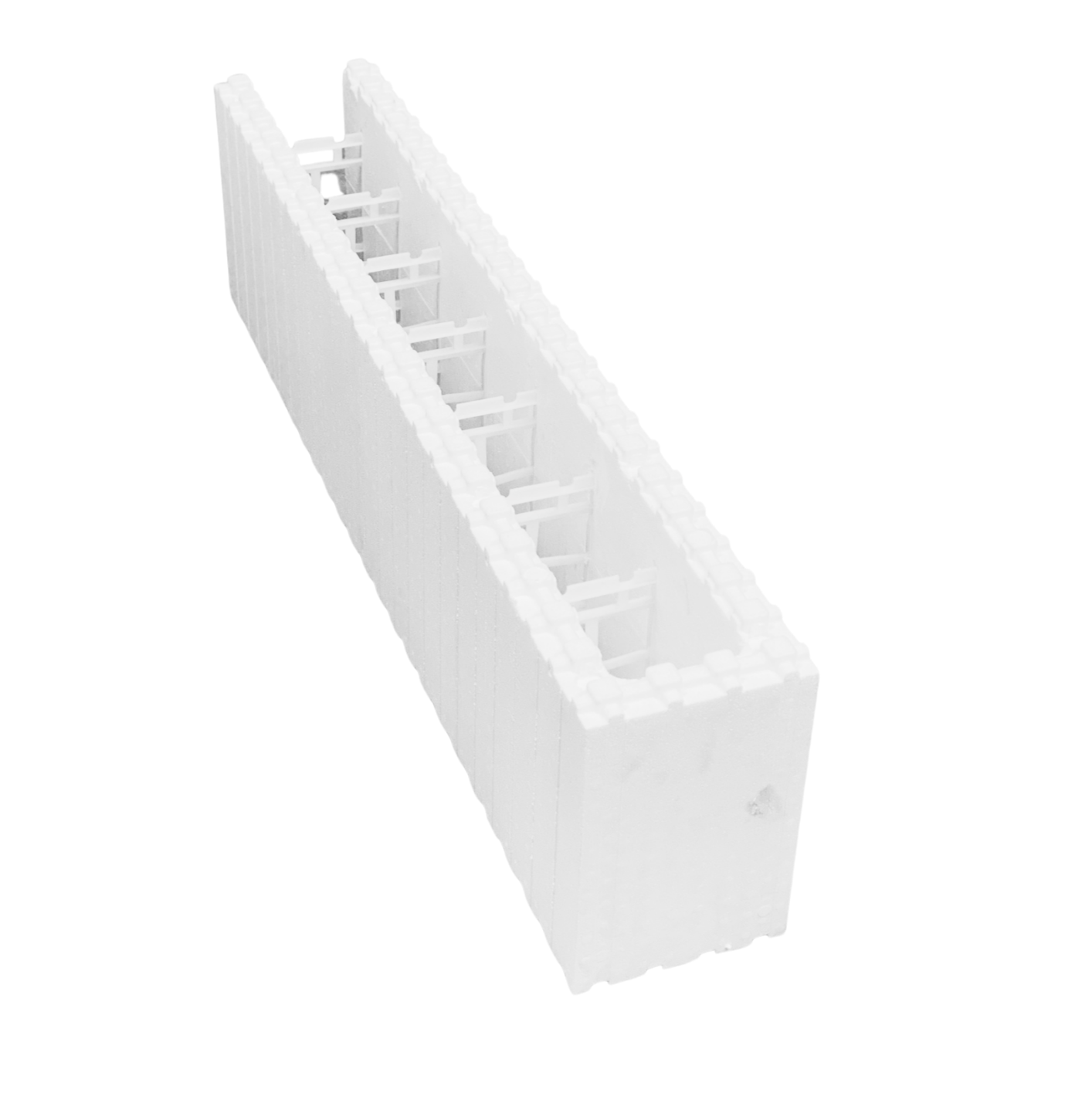

FinnEPS200 kulmaharkko AK
FinnEPS200 Insert
Ulkomitat200x1200x300 mm
Eriste- ja betonivahvuusEPS-eriste 40 + 40 mm, betoniosa 120 mm
Lämmönläpäisykerroin (U-arvo)0,38
Seinän paloluokkaREI60
Harkon menekkiAvoharkko: 2,78 kpl/m2, kulmaharkko: 2,38 kpl/m2
Betonin menekkin. 110 l/m2
Pakkauskoko800x1200x600 mm, 12 kpl/pkt, avoharkko: 4,32 m2/pkt, kulmaharkko: 5,04 m2/pkt
